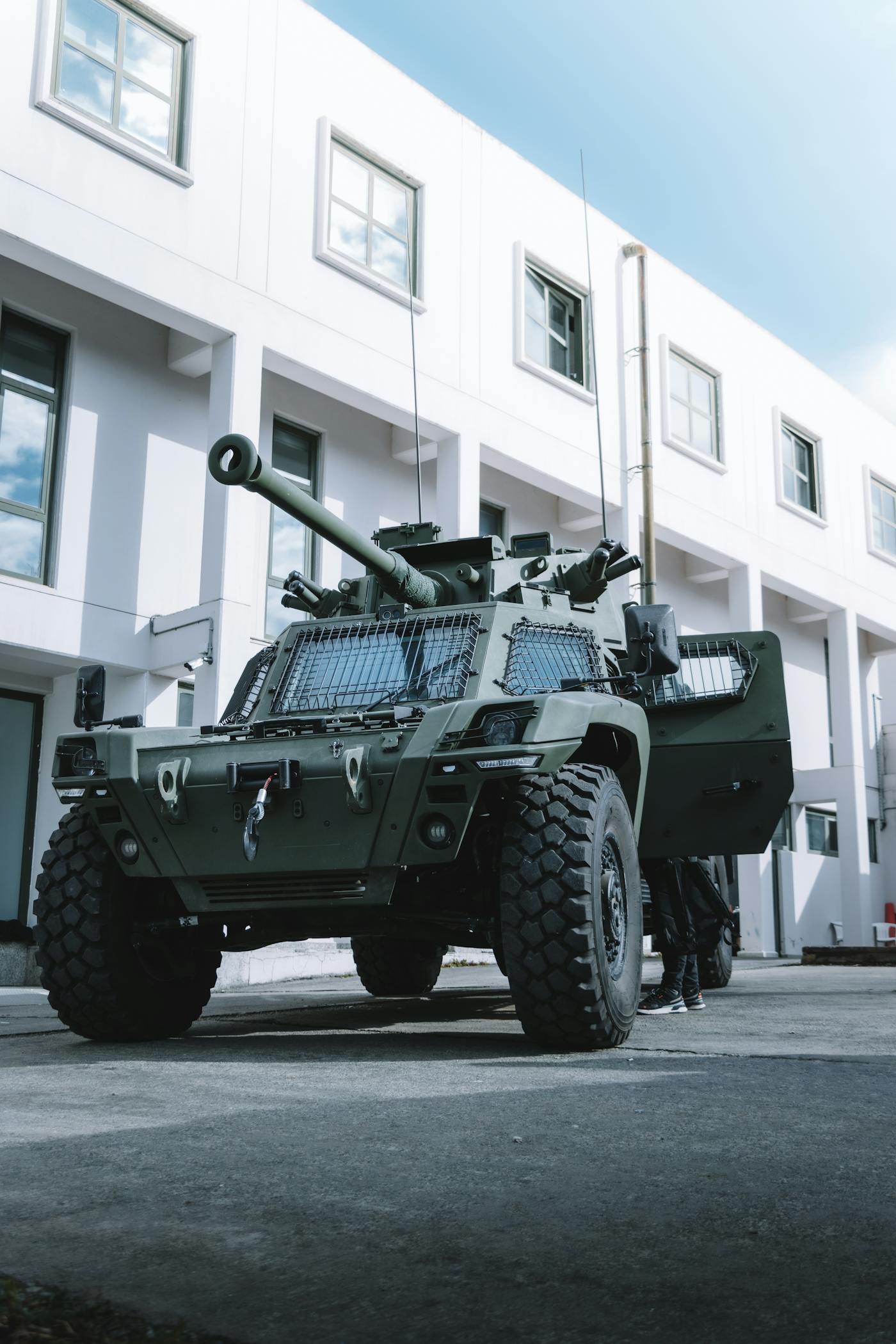

Taktik ve zırhlı araçlar için STANAG 4569 seviye 2–4 kompozit paketler. Ağırlık ve balistik performans birlikte hesaplanır.
- STANAG 4569 · Seviye
- 2–4
- Alan yoğunluğu
- 42–85kg/m²
- Model ailesi
- 3
- VAS-K LIGHT
- VAS-K MEDIUM
- VAS-K HEAVY
Balistik koruma · platform zırhlama
GÜVENLİĞİN YENİ STANDARDI.
GÜVENLİĞİN YENİ STANDARDI.SAHADA GÜVEN, FÖYDE SEVİYE.KARADAN DENİZE, HAVADAN TESİSE.TEST EDİLMİŞ. BELGELİ. TESLİM.NIJ standartlarında balistik yelek, kask, PE ve seramik plaka; kara, deniz ve hava platformları için zırhlama sistemleri.
01 — KG Savunma
PERSONELDEN PLATFORMA KORUMA.
KG Savunma, Kurumsal Grup’un savunma sanayi koludur. Personel için balistik koruma ekipmanları; kara, deniz ve hava platformları için zırhlama sistemleri üretir.
Kurumsal Grup
- Kurumsal Grup kuruluş yılı
- 2000
- Grup şirketi
- 13
- Grubun faaliyet gösterdiği ülke
- 38
KG Savunma
- Dört kategoride ürün
- 27
- NIJ 0101.06’nın en üst seviyesinde ürün
- IV
02 — Ürün yelpazesi
DÖRT KATEGORİ, 27 ÜRÜN
Personelden platforma, tesisten özel uygulamalara: NIJ standartlarında balistik koruma ve proje bazlı zırhlama çözümleri.
-
0115 ürün

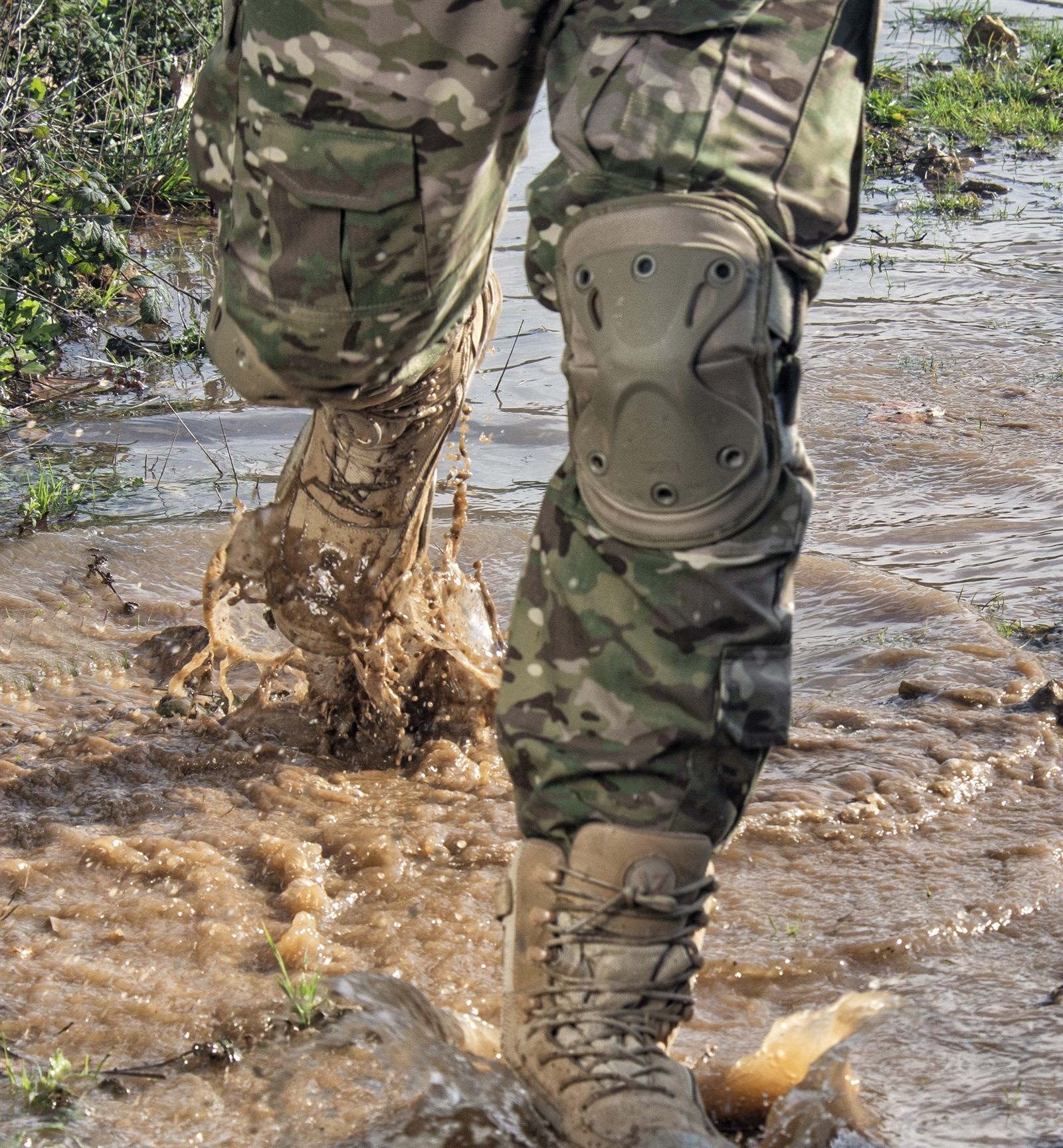

Kişisel koruma

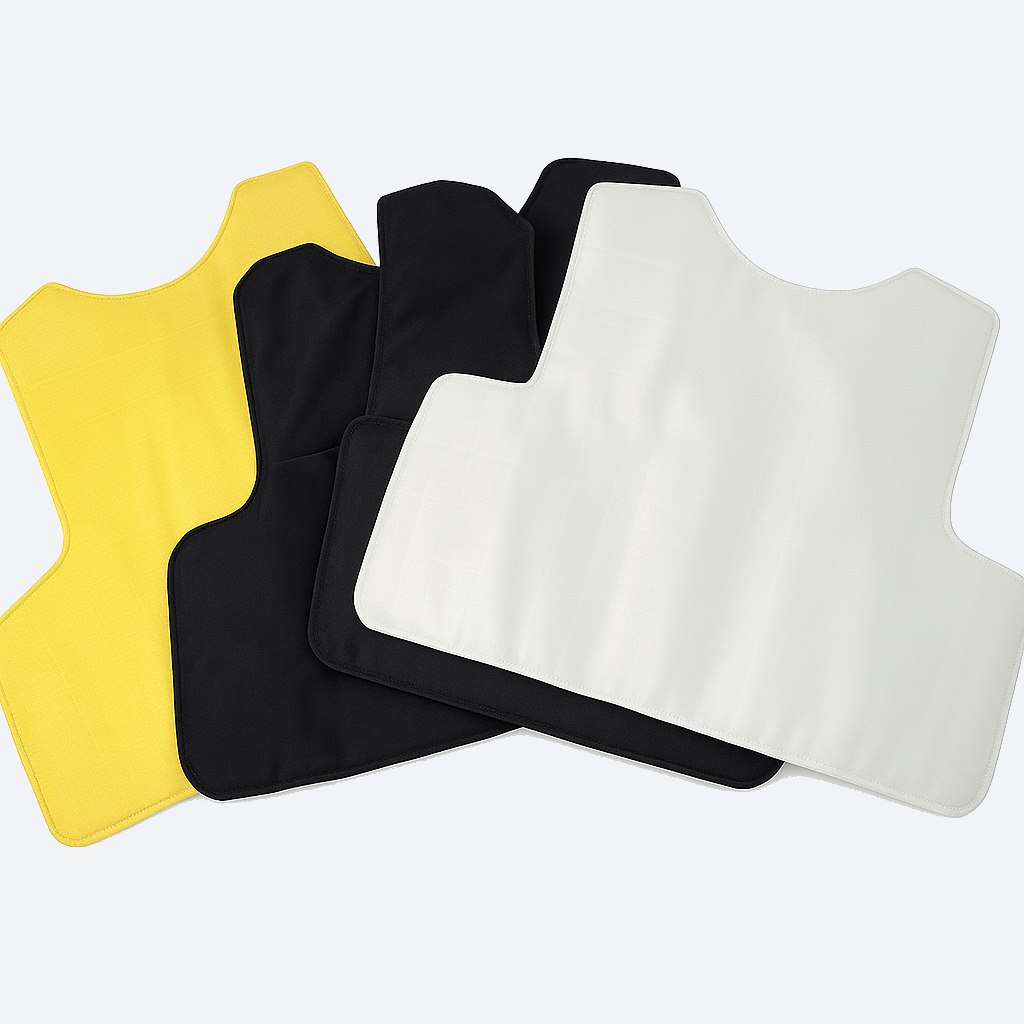

Balistik kask, yelek, sert plaka ve tamamlayıcı teçhizat: personelin sahada taşıdığı koruma katmanları. -
023 ürün
Platform zırhlama
Kara araçları, deniz platformları ve hava araçları için ağırlık ve tehdit odaklı zırhlama projeleri. -
035 ürün
Tesis ve bina
Balistik cam, kapı, panel ve zırhlı kabinlerle korunan mekânlar: banka, VIP ve kritik tesis çözümleri. -
044 ürün
Özel uygulamalar
Bomba imha, K9, yakın koruma ve patlama sınırlama: özel görevler için koruma çözümleri.
03 — Amiral ürün

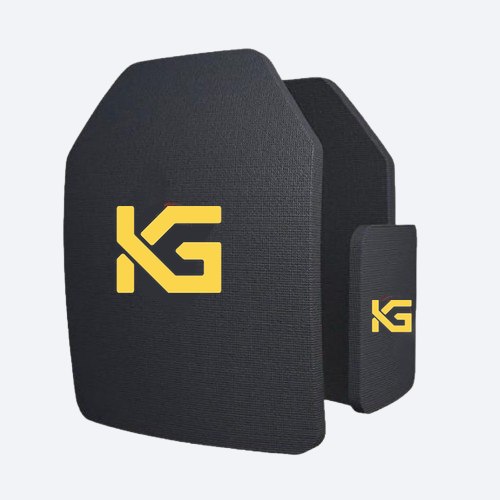

SERAMİK + PE HİBRİT PLAKA
Al₂O₃ / SiC seramik ön yüz, UHMWPE arka destek. NIJ 0101.06’nın en yüksek seviyesi olan Seviye IV.
- Test tehdidi
- .30-06 M2 AP
- Form
- Çok eğrilikli (multi-curve)
- Ağırlık (SAPI M)
- 2,7–3,1 kg
- 01 Ön yüzAl₂O₃ / SiC seramik
- 02 Arka destekUHMWPE
- NIJ IV stand-alone.30-06 M2 AP
- Ağırlık (SAPI M)2,7–3,1 kg
04 — Platform zırhlama
KARA · DENİZ · HAVA
Üç platform, tek mühendislik yaklaşımı. Kara araçlarından deniz platformlarına, helikopterden sabit kanatlıya; STANAG 4569 seviyelerine göre tasarlanan hafif kompozit zırh paketleri.

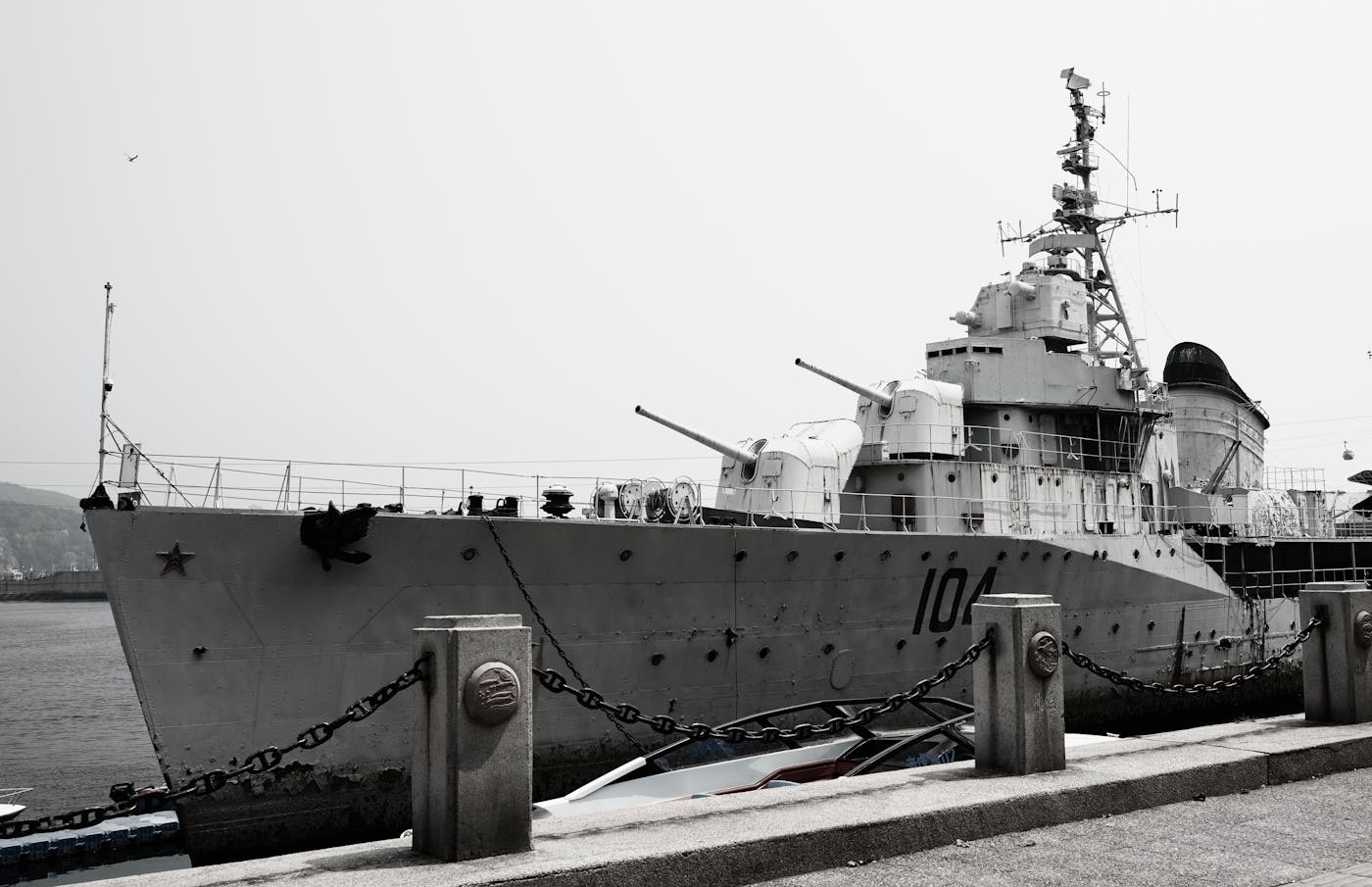

Bot ve hücumbotlar için korozyona dayanıklı hafif paneller. Deniz ortamının nem ve tuz yükü tasarıma dahil edilir.
- STANAG 4569 · Seviye
- 3
- Alan yoğunluğu
- 48kg/m²
- Model ailesi
- 1
- NAVALARMOR M-3

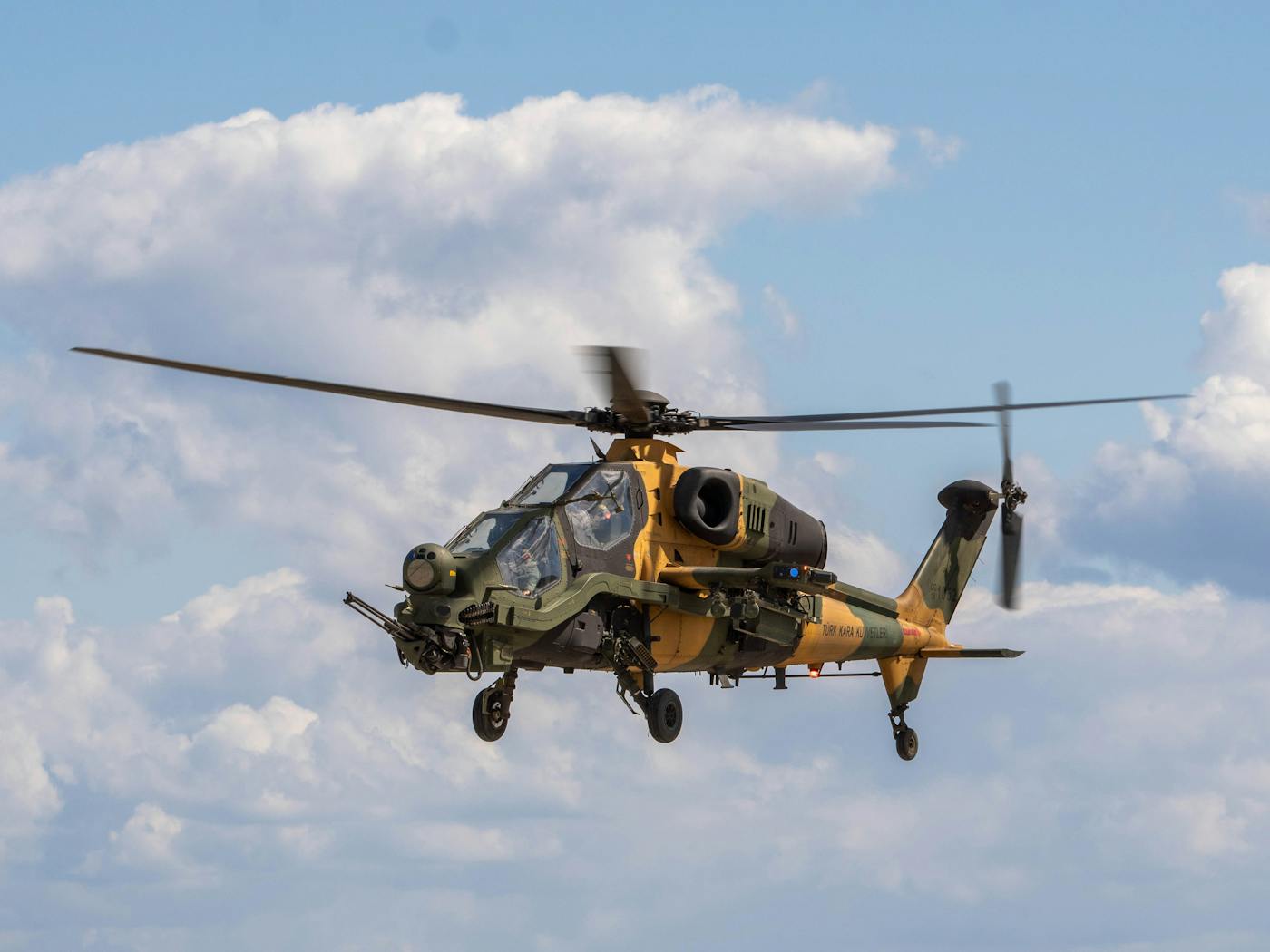

Helikopter ve hava platformları için ağırlık kritik koruma. Koltuk, taban ve gövde bölgelerine göre panel tasarımı.
- STANAG 4569 · Seviye
- 2
- Alan yoğunluğu
- 28kg/m²
- Model ailesi
- 1
- AEROARMOR A-2
05 — Kişisel koruma
BAŞTAN AYAĞA KORUMA
06 — Tehdit seviyeleri · NIJ 0101.06
TEHDİDİN ENERJİSİ
Her NIJ seviyesi standartta tanımlı test mühimmatıyla belirlenir. Çubuklar her seviyenin referans mühimmatının kinetik enerjisini jul (J) cinsinden gösterir; IIA–IIIA seviyelerinde standart iki mühimmat tanımlar, burada biri gösterilir.
Seçili seviye · Tabanca — hafif
NIJ IIA
- Test mühimmatı
- 9mm FMJ RN
- Mermi kütlesi
- 8,0 g
- Hız
- 373 m/s
- Kinetik enerji
- 557 J
- Tipik kullanım
- Örtülü devriye
Föyünde bu seviye belirtilen bir KG ürünü yok.
Seçili seviye · Tabanca — standart
NIJ II
- Test mühimmatı
- .357 Magnum JSP
- Mermi kütlesi
- 10,2 g
- Hız
- 436 m/s
- Kinetik enerji
- 969 J
- Tipik kullanım
- Kolluk kuvvetleri
Föyünde bu seviye belirtilen KG ürünleri
Seçili seviye · Tabanca — ağır
NIJ IIIA
- Test mühimmatı
- .44 Magnum SJHP
- Mermi kütlesi
- 15,6 g
- Hız
- 436 m/s
- Kinetik enerji
- 1.482 J
- Tipik kullanım
- Yumuşak zırh, kask
Föyünde bu seviye belirtilen KG ürünleri
Seçili seviye · Tüfek — NATO standart mermi (ball)
NIJ III
- Test mühimmatı
- 7.62×51 NATO M80
- Mermi kütlesi
- 9,6 g
- Hız
- 847 m/s
- Kinetik enerji
- 3.444 J
- Tipik kullanım
- Sert plaka (stand-alone)
Föyünde bu seviye belirtilen KG ürünleri
Seçili seviye · Tüfek — zırh delici
NIJ IV
- Test mühimmatı
- .30-06 M2 AP
- Mermi kütlesi
- 10,8 g
- Hız
- 878 m/s
- Kinetik enerji
- 4.151 J
- Tipik kullanım
- Seramik + PE hibrit plaka
Föyünde bu seviye belirtilen KG ürünleri
Altın iz: KG ürün föyünde belirtilen koruma seviyesi
07 — Üretim
HAMMADDEDEN SEVKİYATA
Üretim akışı yedi adımdan oluşur: kabul, tasarım, işleme, pres, balistik test, kalite kontrol ve sevkiyat.
- Op 010 Hammadde kabul Muayene
- Op 020 Tasarım ve Ar-Ge İşlem

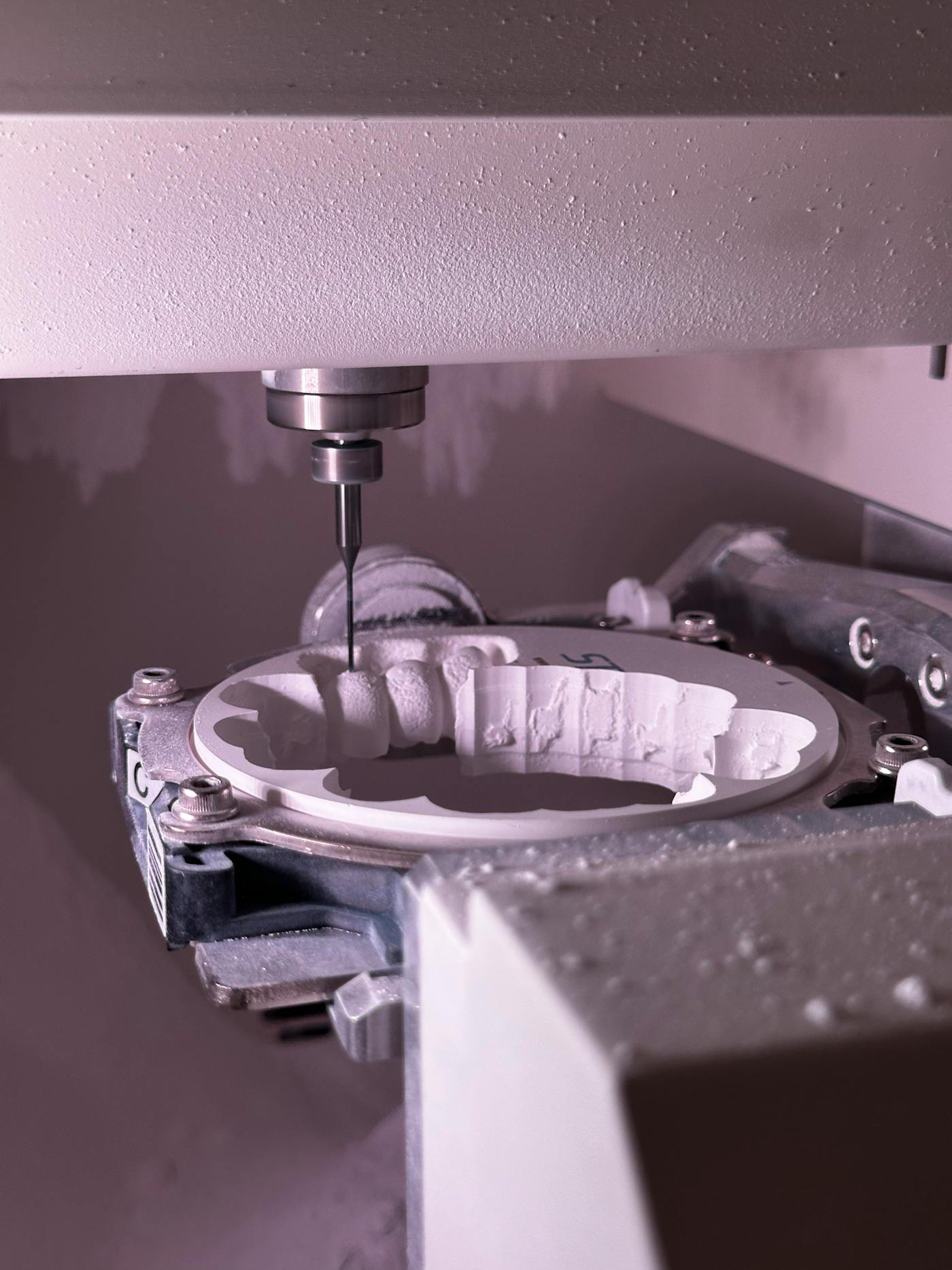

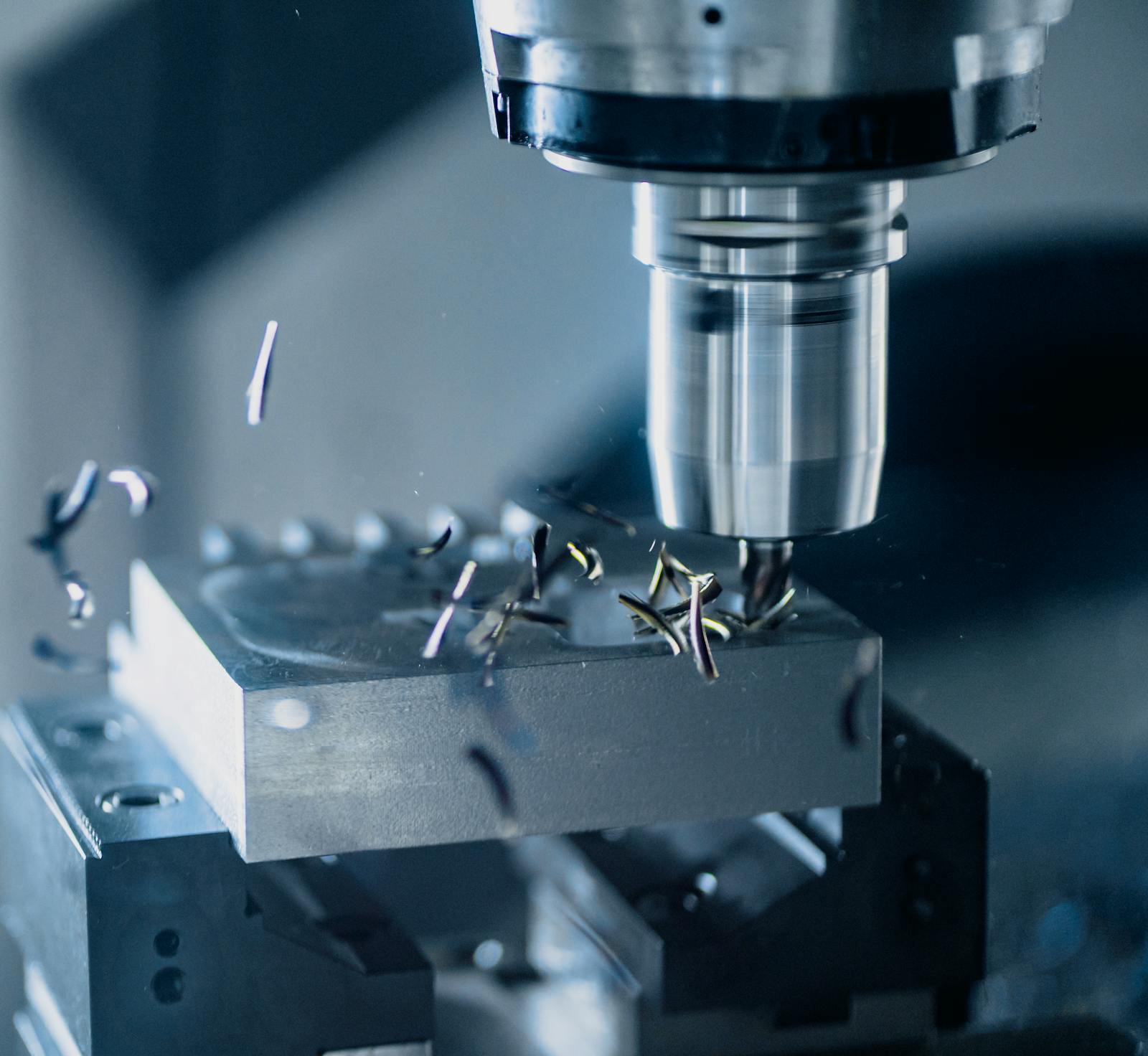

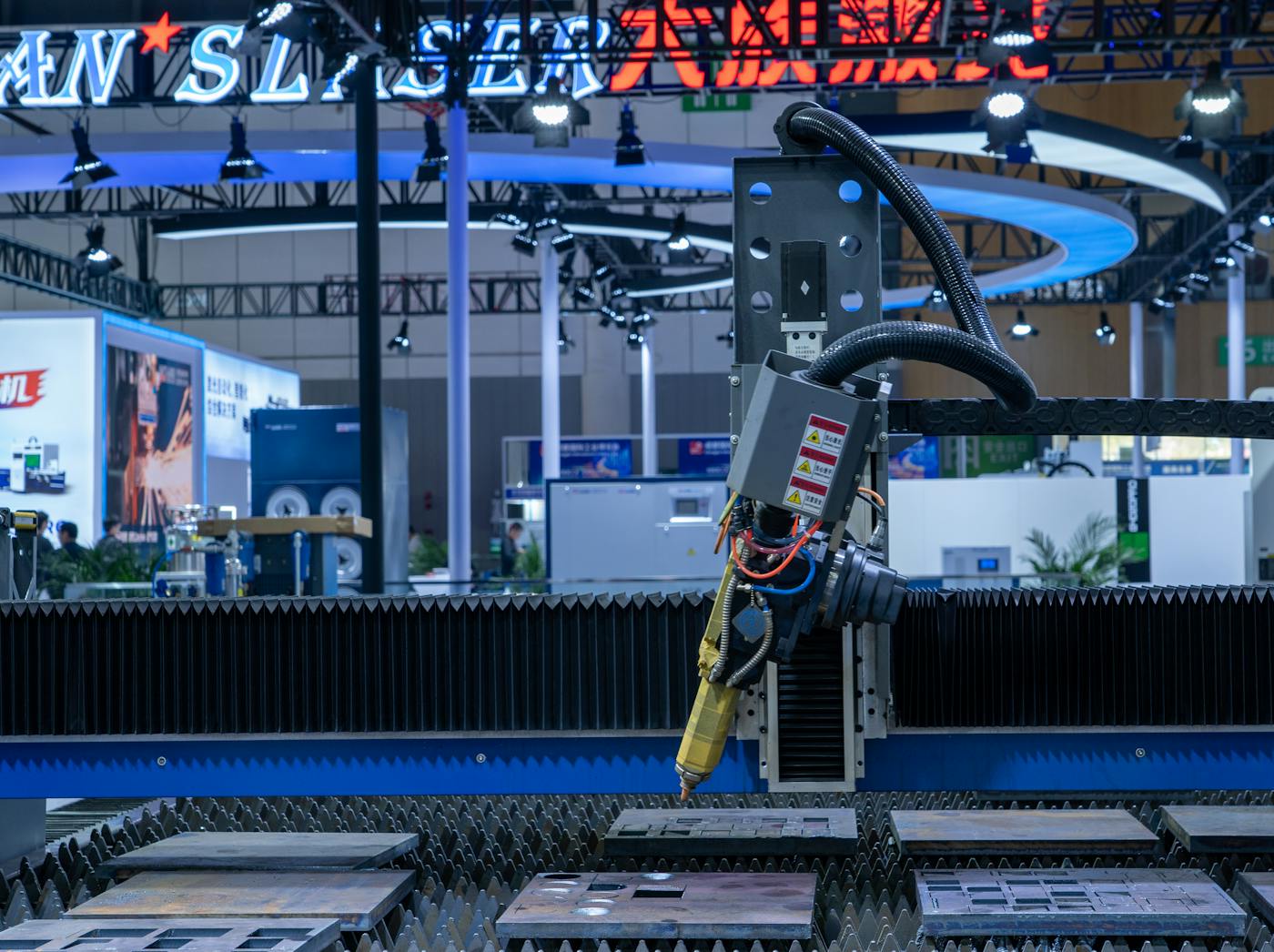

- Op 030 CNC işleme İşlem
- Op 040 Sıcak pres ve laminasyon İşlem
- Op 050 Balistik test Test
- Op 060 Kalite kontrol Muayene
- Op 070 Sevkiyat Sevk
Altın iz balistik testte başlar
08 — Kurumsal
Savunma teknolojisinde güvenilir çözüm ortağınız

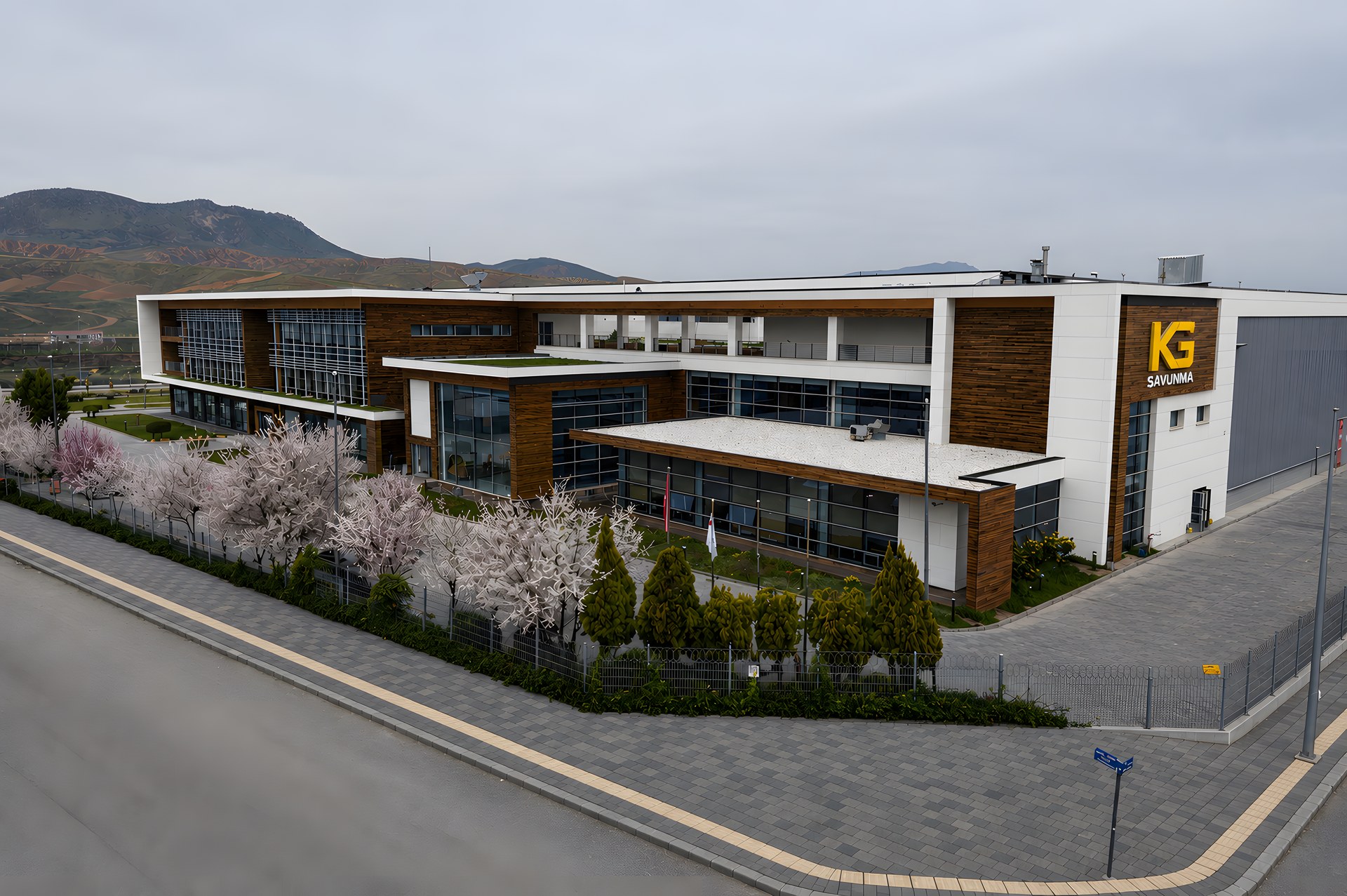

2000 yılında kurulan, 13 şirket ve 38 ülkede faaliyet gösteren Kurumsal Grup’un savunma sanayi koluyuz. Balistik koruma ekipmanları ile kara, deniz ve hava platform zırhlama sistemleri üretiyoruz.
Kurumsalı incele
Kendi ekipmanımızla, kendi ürünümüzü üretiyoruz
Tasarım ve Ar-Ge’den CNC işlemeye, sıcak pres ve laminasyondan balistik teste; tüm aşamalar tek çatı altında, kendi hatlarımızda yürütülür.
Üretim sürecini incele
Bağımsız laboratuvarlarda belgelenmiş kalite
Her ürün, NIJ standartlarında bağımsız balistik laboratuvar testlerinden geçer. Test raporları ve uygunluk belgeleri teklif sürecinde talep üzerine paylaşılır.
Belge talep et09 — Standartlar ve belgeler
Standartlar ve belgeler
Ürünlerimiz; NIJ, NATO STANAG ve EN dahil tanınmış standartlara göre bağımsız laboratuvarlarda test edilir. İlgili ürün föyleri ve test raporları teklif sürecinde talep üzerine paylaşılır.
- Talep üzerine NIJ 0101.06 Kişisel balistik zırh: yelek, plaka, kask Belge talep et
- Talep üzerine MIL-STD-662F V₅₀ balistik limit test yöntemi Belge talep et
- Talep üzerine STANAG 4569 · AEP-55 Kara, deniz ve hava platformu zırhlama Belge talep et
- Talep üzerine EN 1063 Balistik cam (BR1–BR7) Belge talep et
- Talep üzerine EN 1522 / 1523 Balistik kapı, pencere, panel Belge talep et
- Talep üzerine VPAM Araç ve vizör koruma seviyeleri Belge talep et
- Talep üzerine NIJ 0117 Bomba imha (EOD) koruyucu kıyafet Belge talep et
10 — STANAG 4569 koruma seviyeleri
STANAG 4569 koruma seviyeleri
Kara, deniz, hava ve personel platformları için STANAG 4569 seviyelerine göre tasarlanan tipik KG zırh çözümleri: tehdit, malzeme bileşimi, alan ağırlığı ve katman yapısı.
- Kara
- Deniz
- Hava
- Personel
Seviye
1
Tehdit — mermi / mesafe / hız
7.62×51 NATO (M80)·5.56×45
30 m · 833–937 m/s
KG zırh çözümü (malzeme)
UHMWPE kompozit panel
UHMWPE — hafif koruma için ileri polietilen kompozit
Alan ağırlığı
22 kg/m²
Tipik katman yapısı
- UHMWPE kompozit panel
- Kıymık önleyici katman (opsiyonel)
- Koruyucu kaplama
Seviye
2
Tehdit — mermi / mesafe / hız
7.62×39 API BZ
30 m · 695 m/s
KG zırh çözümü (malzeme)
Alümina seramik + UHMWPE
Al₂O₃ + UHMWPE — UHMWPE arkalıklı seramik vuruş yüzeyi
Alan ağırlığı
32 kg/m²
Tipik katman yapısı
- Alümina seramik (6–8 mm)
- UHMWPE arkalık
- Kıymık önleyici katman
- Koruyucu kaplama
Seviye
3
Tehdit — mermi / mesafe / hız
7.62×51 AP (WC)·7.62×54R B32 API
30 m
KG zırh çözümü (malzeme)
SiC seramik + UHMWPE + çelik gövde
SiC + UHMWPE + çelik — silisyum karbür vuruş yüzeyi, UHMWPE arkalık ve çelik gövde entegrasyonu
Alan ağırlığı
36 kg/m²
Tipik katman yapısı
- SiC seramik (8–10 mm)
- UHMWPE arkalık
- Çelik gövde (3–4 mm)
- Kıymık önleyici katman
- Koruyucu kaplama
Seviye
4
Tehdit — mermi / mesafe / hız
14.5×114 AP / B32
200 m · 911 m/s
KG zırh çözümü (malzeme)
Ağır SiC/B₄C + UHMWPE + çelik gövde
SiC/B₄C + UHMWPE + çelik — yüksek performanslı seramik, UHMWPE arkalık ve çelik gövde entegrasyonu
Alan ağırlığı
70 kg/m²
Tipik katman yapısı
- Ağır SiC/B₄C seramik (10–15 mm)
- UHMWPE arkalık
- Çelik gövde (6–8 mm)
- Kıymık önleyici katman
- Koruyucu kaplama
Seviye
5–6
Tehdit — mermi / mesafe / hız
25 mm APDS·30 mm APFSDS
1250–1460 m/s
KG zırh çözümü (malzeme)
Özel ağır seramik + çelik gövde
İleri seramik + çelik — yüksek kalibreli tehditler için özel seramik-çelik çözüm
Alan ağırlığı
115 kg/m²
Tipik katman yapısı
- İleri seramik (15–25 mm)
- UHMWPE / kompozit katman
- Çelik gövde (10–15 mm)
- Kıymık önleyici katman
- Koruyucu kaplama
Hız toleransı ± 20 m/s.
Kanıtlanmış koruma
İleri seramik, UHMWPE ve çelikle STANAG 4569 seviyelerine göre tasarım.
Optimize ağırlık
En düşük alan ağırlığıyla yüksek koruma.
Modüler tasarım
Farklı tehdit seviyeleri ve platform tiplerine ölçeklenebilir.
Çok platformlu
Kara, deniz, hava ve personele uyarlanmış konfigürasyonlar.
Kolay entegrasyon
Yeni üretim ve sonradan montaj (retrofit) için.
Yaşam döngüsü desteği
Muayene, bakım ve değişim çözümleri.
Temel malzemeler
- Alümina seramik (Al₂O₃)KG üretimi
- Silisyum karbür (SiC)KG üretimi
- Bor karbür (B₄C)KG üretimi
- UHMWPE kompozitKG üretimi
- Armox500 zırh çeliğiEntegre
Tüm sistemlerde KG üretimi seramikler ve UHMWPE kompozitler ile entegre Armox500 zırh çeliği kullanılır. Değerler tipik konfigürasyonlar için temsilidir; proje gereksinimine göre uyarlanır.
Platform zırhlama sunumları
11 — Referanslar
Bizi tercih eden kurumlar
Türkiye’nin güvenlik ve savunma kurumları KG Savunma’yı tercih ediyor.
-
Türk Silahlı Kuvvetleri
-
Millî Savunma Bakanlığı
-
Savunma Sanayii Başkanlığı
-
Emniyet Genel Müdürlüğü
-
Jandarma Genel Komutanlığı
-
Sahil Güvenlik Komutanlığı
-
Millî İstihbarat Teşkilatı
-
AFAD
Kurumsal gizlilik gereği proje ayrıntıları paylaşılmaz.
12 — Doktrin
BELGELENMEMİŞ KORUMA İDDİADIR.
Ürün föyleri ve test raporları, teklif sürecinde talep üzerine paylaşılır.
Pazarlama dili değil, ölçü cihazının dili.
